Zlaté kontakty plošného spoja

Čo je goldový kontaktový pás?

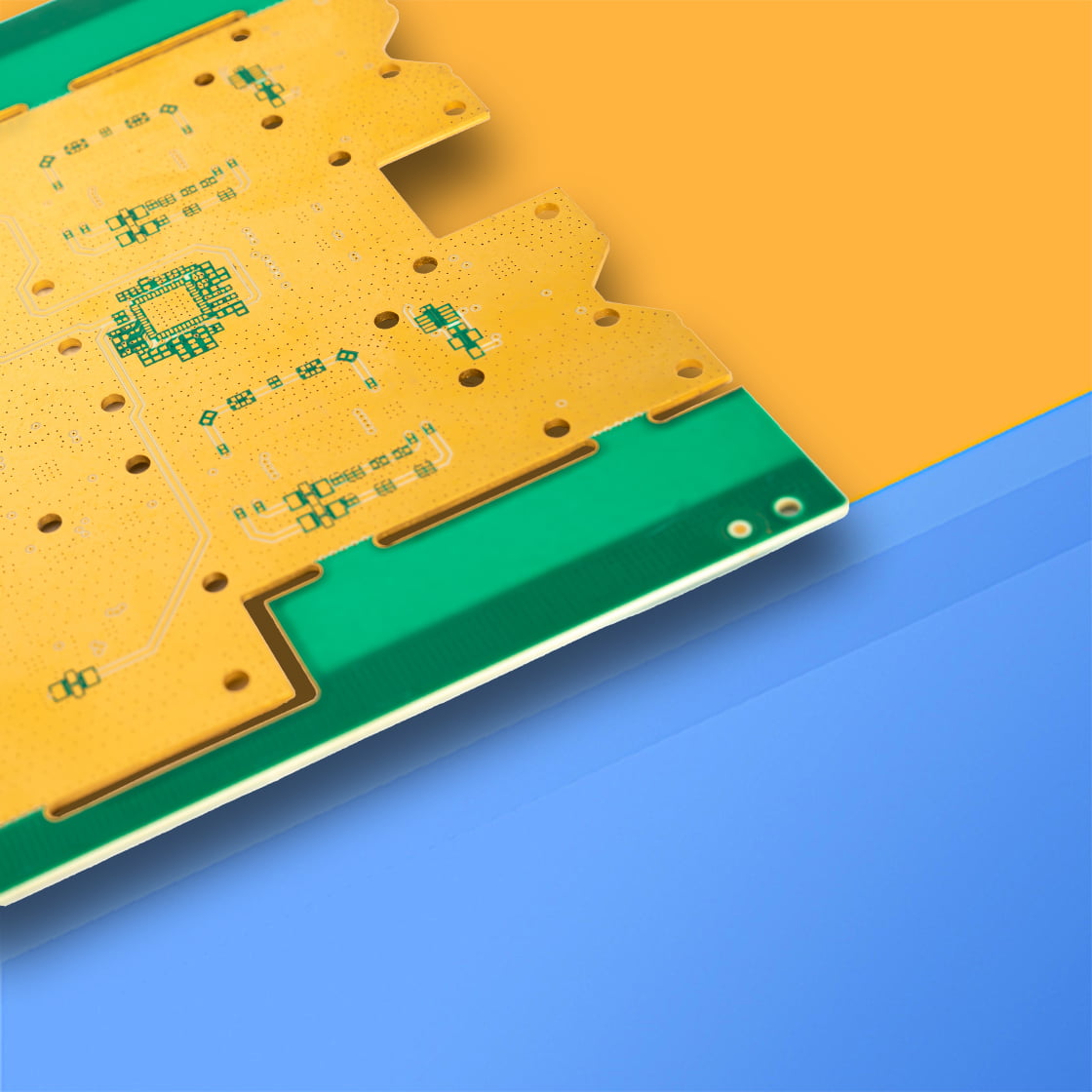

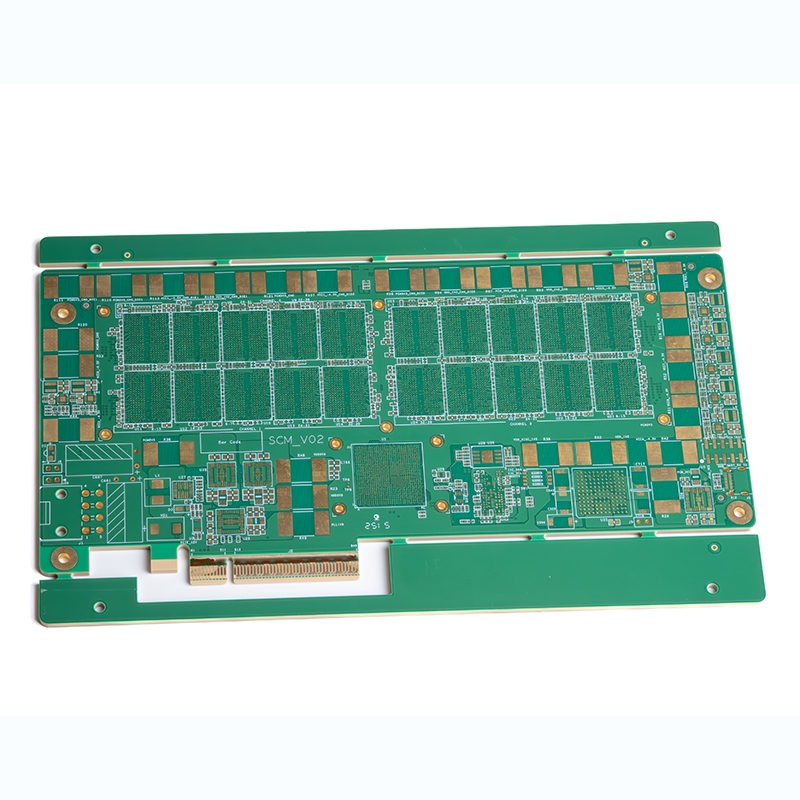

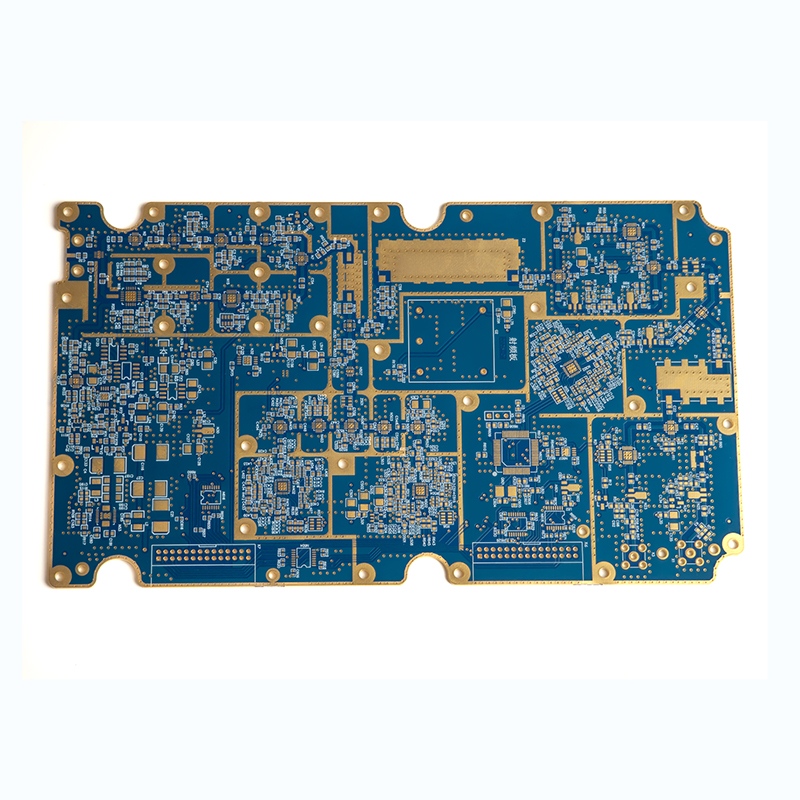

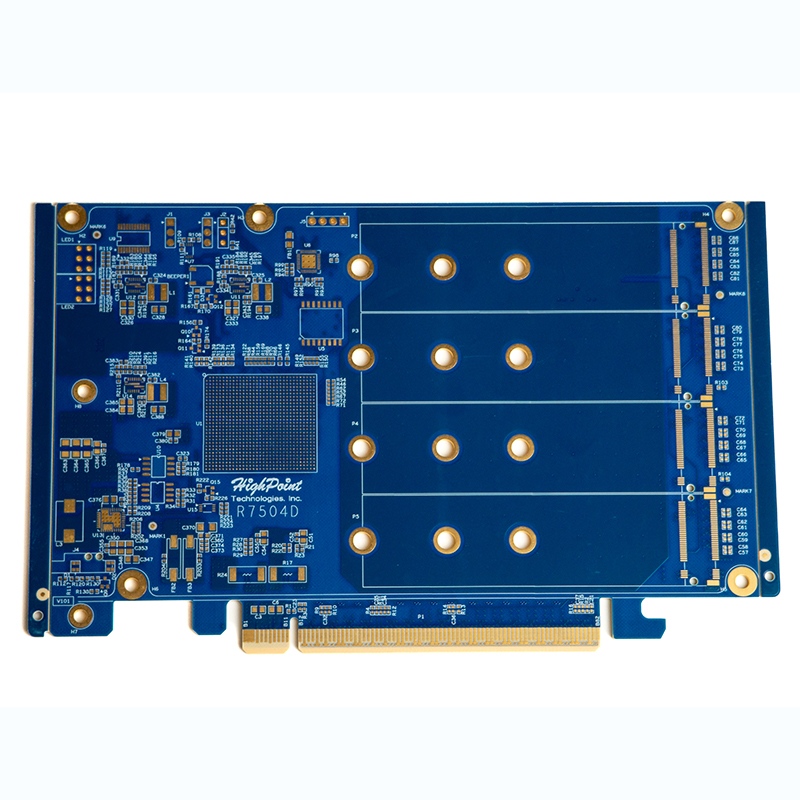

Jednoducho povedané, goldový kontaktový pás je rad zlatých kontaktov (plôch) špeciálne vyrobených na jednej alebo viacerých stranách dosky. Tieto plochy sú veľmi cenné: úmyselne nie sú pokryté zeleným lakom (solder mask) a na povrchu je elektrolyticky nanesená hrubá vrstva tvrdeného zlata (zvyčajne 10 až 100 mikropalec hrubá). Keďže tieto zlaté plochy sú rovnakej veľkosti, upravené do radu a v rovnakom smere, z diaľky pripomínajú rad zlatých prstov, preto sa tomu všeobecne hovorí „goldový kontaktový pás".

Prečo sa vyberá zlato? Aké sú jeho výhody?

Zamyslite sa nad tým, ako sa každý deň pripájajú a odpájajú USB kľúče a pamäťové jednotky v počítačoch. Tieto zariadenia majú mimoriadne vysoké požiadavky na odolnosť a spoľahlivosť rozhrania. Zlato má dve prirodzené výhody. Jednou z nich je silná odolnosť proti korózii, nie je ľahko oxidovateľné a rezavé, čo zabezpečuje dlhodobú stabilitu kontaktov. Druhou výhodou je, že zlato má vynikajúcu vodivosť, čo zabezpečuje hladší prenos signálu a nižšie straty.

Pretože náklady na pokovovanie zlatom sú výrazne vyššie ako pri bežnej technológii chemického nánosu zlata (ENIG), kontaktné pruhy (gold fingers) predstavujú najlepšie riešenie v situáciách, kde je vyžadované časté pripájanie a odpájanie alebo vysoká kvalita signálu. Hrajú dôležitú úlohu v elektronickom priemysle.

Hľadáte spoľahlivého dodávateľa dosiek plošných spojov s kontaktnými pruhmi (gold fingers)? Vyberte si Linghangda

Podobne ako my, Linghangda má v oblasti už viac ako 20 ročnú prax. Tím, od inžinierov až po technikov a zákazníckych servisných pracovníkov, je plný skúsených „veteránov“. Dobre rozumieme podstate technológie zlatých kontaktov a celý proces riadenia kvality:

Záruka systému:

Od vstupu surovín až po expedíciu hotových výrobkov, celý proces prísne dodržiava kvalitný manažérsky systém ISO9001, každé spojenie je dôkladne kontrolované.

Vysoká efektívnosť a vysoká kvalita:

S výkonnou integráciou dodávateľského reťazca a štíhlou výrobnou správou vieme nielen zaručiť vysokú kvalitu dosiek plošných spojov so zlatými kontaktmi (zvlášť hrúbku a rovnomernosť zlatého povlaku), ale aj ponúknuť konkurencieschopné ceny.

Rýchla servisná reakcia:

Vysoko profesionálny predajný tím sleduje celý proces, od vašej požiadavky, objednávky, dohadzovania až po dodanie a pozapredajnú starostlivosť, s rýchlym reagovaním a hladkou komunikáciou.

Dôvera zákazníkov:

Naša produkcia sa distribuuje do viac než 150 krajín, čo je najlepším odporúčaním našej kvality a profesionálneho servisu. Výber nás znamená výber spoľahlivého partnera.

Bez prekážok pri spolupráci:

1 kus až do 100 000 kusov, rovnaká cena a rovnaká kvalita. Bez minimálneho objednávacieho množstva, aj keď objednáte len 1 kus, môžete si užiť veľkoobchodnú cenu. Celý proces je v súlade so štandardmi ISO9001 a UL certifikácie, ku každej zásielke môžeme poskytnúť 100% elektrické testovanie, AOI kontrolu a X-Ray správy, kvalita je na prvý pohľad zrejmá.

Rôzne typy zlatých kontaktov

Zlaté kontakty sú tiež rozdelené na rôzne typy podľa návrhových požiadaviek:

1. Štandardný typ (bežné zlaté kontakty):

Najčastejší typ, jeden rad rovnakých obdĺžnikových zlatých „kontaktov“ na okraji dosky, rovnakej dĺžky a šírky.

2. Pozdĺžne rozstupený typ (segmentované zlaté kontakty):

Podložky sú tiež obdĺžnikové, ale keď sú usporiadané na okraji dosky, dĺžka sa bude meniť po úsekoch, čo pôsobí „nepretržite“ a často sa používa v návrhoch s konkrétnymi požiadavkami na časovanie alebo výkon.

3. Typ s rôznymi dĺžkami (zlaté prsty s nerovnakou dĺžkou):

Podložky sú stále obdĺžnikové, ale dĺžka každého zlatého prstu je iná, čo je špeciálne navrhnuté na optimalizáciu konkrétnych vlastností.

Účel návrhu zlatých prstov s nerovnakou dĺžkou

Toto nie je určené pre vzhľad, hlavným účelom je dosiahnuť lepší výkon a stabilnejšie pripojenie:

• Hladké vloženie:

  Návrh rôznych dĺžok umožňuje doske plynule vjsť do zásuvky a znižuje poškodenie spôsobené násilným zasúvaním a vytahovaním.


• Lepšie prispôsobenie impedancie:

  Optimalizuje cestu signálu a znižuje náhle zmeny impedancie, čím sa znižuje šum a interferencia signálu a prenos údajov je rýchlejší a presnejší.


• Spoľahlivá dodávka elektromoci:

  Zabezpečte, aby rôzne kontakty boli podľa potreby v spojení, aby poskytovali stabilné a spoľahlivé elektrické pripojenie.


• Odolný:

  Znížte opotrebenie zástrčky a lepšie ochráňte kontaktné body pred koróziou a predĺžte ich životnosť.


Dve najpoužívanejšie metódy elektrolytického pokovovania prstov zlata

Naniesť rovnomerné a hrubé tvrdozlaté povlaky na prsty zlata je kľúčový proces. Existujú dve najpoužívanejšie metódy elektrolytického pokovovania:

1. "Vodičová metóda":

Pripravte pomocné vodiče vedľa prstov zlata na vedenie zlatého pokovovania. Po pokovovaní odstráňte okraje frézou alebo vytreskajte tieto vodiče. Problémom tejto metódy je, že po spracovaní môže na okraji prstov zlata zostať trochu medi, čo je v rozpore s vysokým požiadavkami na "okolie prstov zlata musí byť čisté a nesmie byť viditeľná meď".

2. "Metóda vnútorného vodiča" (lepšie riešenie):

Šikovne využite existujúcu trate trvalého spoja na vnútornej alebo vonkajšej vrstve dosky plošných spojov, aby ste vynikajúco priviedli prúd do oblasti, ktorá sa má pozlacovať. Tým sa úplne eliminuje potreba vytvárať ďalšie vývody pri samotnom pozlacovanom kontakte a riziko odhalenia medi na okraji je úplne odstránené. Samozrejme, to vyžaduje vnútorné zapojenie dosky. Ak je hustota okruhu príliš vysoká a vo vnútri nie je žiadna „cesta“, je tento spôsob ťažšie zrealizovať.

Často sa stretávate s „prekážkami na ceste“ pri pozlacovaní kontaktov? Skúsení odborníci majú riešenie

Elektrolytické pozlacovanie kontaktov je jemná práca, pri ktorej je nevyhnutné vyriešiť niektoré drobné problémy. Na to máme k dispozícii veľa praktických skúseností:

1. Poškriabania v oblasti vysokých frekvencií:

Najčastejší problém je problém s riešením zlatovania - nízka koncentrácia zlata, nesprávny pomer, nerovnomerné miešanie alebo kontaminácia kovovými nečistotami, ako napríklad nikelom a meďou. Riešenie: V prípade potreby pridajte zlatú soľ, upravte pomer roztoku, zintenzívite miešanie a najmä odstráňte kovové nečistoty zo zlatého roztoku.

2. Zlá priľnavosť povlaku:

Môže to byť spôsobené tým, že meď a nikel nie sú pevne spojené alebo nikel a zlato nie sú dobre priľnavé. Môže to byť tiež spôsobené tým, že povrch dosky nebol pred nikelovaním očistený alebo samotná nikelová vrstva bola príliš napätá v dôsledku nadmerného stresu. Riešenie: Zamerajte sa na optimalizáciu procesu čistenia a aktivácie povrchu medi a niklu a zintenzívite predspracovanie; zároveň očistite elektrolytický roztok, "vyčistite" nikelovú láň alebo ju upravte pomocou aktívneho uhľa.

3. Abnormálna farba zlatovania:

Často je to spôsobené nedostatkom prísadok v roztoku na zlatovanie, vysokou hodnotou pH roztoku alebo kontamináciou kovovými iónmi, ako napríklad iónmi niklu. Riešenie: Pridajte prísadky v primeranom množstve, upravte hodnotu pH späť na normálnu úroveň a dôkladne odstráňte kovové ióny, ktoré znečisťujú zlatý roztok. Denná ochrana proti znečisteniu iónmi niklu je kľúčová!

4. Zmena farby zlatenej plochy:

Najčastejšie je dôvod v tom, že po zlatovaní nebolo dôkladne vyčistené, zvyšky chemikálií alebo nevhodné skladovacie prostredie s korozívnymi plynmi. Riešenie: Po zlatovaní sa musí dôkladne vyčistiť a osušiť! Hotové dosky by mali byť tiež uskladnené v suchom a čistom prostredí.

5. Oxidácia/nečistoty na zlatých vývodoch:

Zlato samo o sebe sa ľahko neoxyduje, ale ak je dlhodobo vystavené vonkajšiemu prostrediu, na jeho povrchu sa môže vytvoriť veľmi tenká oxidačná vrstva alebo môže pohltiť prach a olej, čo spôsobuje zvýšený prechodový odpor a zlé prepojenie. Nevadí, dá sa to jednoducho opraviť nasledovne:

• Metóda gumovania: Použite čistú a jemnú bežnú gumu (nepoužívajte brúsnu!). Jemne ňou prejdite po povrchu zlatého kontaktu, aby ste odstránili oxidovú vrstvu a nečistoty. Jednoduché a účinné!

• Guma na ceruzku je tiež vhodná: Zvyčajne používame bielu gumu z ceruzky, ktorá tiež dobre funguje, ale pamätajte, že obsahuje grafit a vedie elektrinu. Po zagumovaní sa uistite, že ste dôkladne odstránili všetky zvyšky gumy a grafitového prášku, inak by mohlo dôjsť ku skrate.

• Profesionálny čistič: Použite špeciálny čistič na plošné spoje (často označovaný aj ako voda na oplachovanie dosiek), naneste ho na vatovú tyčinku alebo handričku bez vlákien, jemne ním prejdite po zlatom kontakte a potom nechajte prirodzene uschnúť.

• Núdzová možnosť: Ak skutočne nie je k dispozícii žiadna čistá voda, môže sa použiť aj vysokokvalitný bezvodný etanol alebo bezvodný izopropylalkohol. Po utretí dôkladne osušte. Venujte pozornosť vetraniu a nenechajte sa príliš nadýchať pár.

Špecifikácia Gold Finger PCB v spoločnosti LHD TECH

Základná úloha zlatého prsta: byť „zlatým mostom“ pre zariadenie

Ako posledné v analýze plní zlatý kontakt základnú funkciu - vytvára most medzi doskou plošných spojov (PCB) a inými elektronickými súčiastkami a kompletným zariadením, čím umožňuje vytvorenie stabilného elektrického kanála. Je nevyhnutným prepojovacím portom v rôznych zariadeniach, ako sú počítače, mobilné telefóny, herné konzoly, tlačiarne, inteligentné domáce spotrebiče a podobne. Práve tá vrstva tvrdej zlata je „zlatenou brnenou“ ochranou proti oxidácii a korekciám a zabezpečuje prenos signálov vysokou rýchlosťou a stabilne. Preto je technológia vývodov zlatého kontaktu kľúčová pre dosiahnutie efektívneho, spoľahlivého a trvanlivého prepojenia medzi zariadeniami. Má vynikajúcu návratnosť investícií a ide o široko využívané riešenie v modernej elektronickej výrobe (najmä OEM). Len správnou voľbou a kvalitným spracovaním tohto „zlateného štítku“ možno dosiahnuť stabilný a efektívny chod zariadení.
